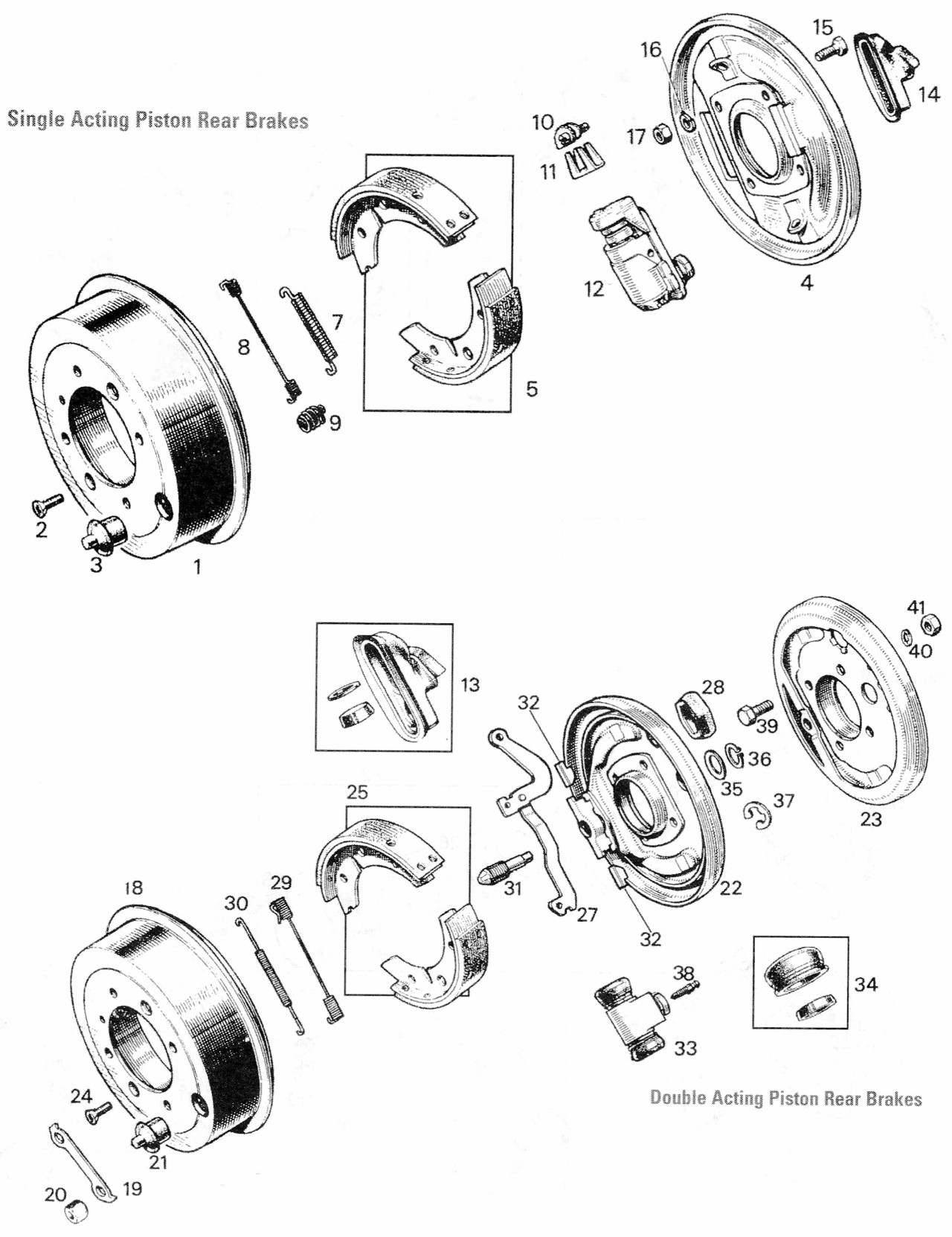

Sprite/Midget Sprite Mk I & II, Midget Mk I Rear Brakes
Records - of
# |
Part No |
Qty |
Description |
---|---|---|---|
1 | 2A7168 | 2 | BRAKE DRUM 7" USE FBK124 |
2 | SF604051 | 4 | SCREW, DRUM TO HUB |
3 | 2A7228 | 2 | PLUG BRAKE DRUMS |
4 | ATA7076 | 1 | BRAKE BACKING PLATE RIGHT REAR USE U-ATA7076 |
4 | ATA7077 | 1 | BRAKE BACKING PLATE LEFT REAR USE U-ATA7077 |
5 | GBS819AF | 1 | REAR BRAKE SHOES SET USE RBK103 |
7 | AAA4777 | 2 | SPRING REAR BRAKES USE RBK109 |
8 | AAA4778 | 2 | REAR BRAKE SPRING USE RBK110 |
9 | AAA4714 | 4 | SPRING STEADY BRAKES USE RBK111 |
10 | 7H7931 | 2 | ADJUSTER BRAKES USE RBK113 |
11 | AAA421 | 2 | MASK REAR BRAKE ADJUSTER USE RBK114 |
12 | GWC1114 | 2 | WHEEL CYLINDER REAR USE RBK105 |
13 | 8G8243 | 1 | WHEEL CYLINDER REBUILD KIT (PAIR) USE RBK107-ORIG |
14 | 7H7943 | 2 | BOOT HANDBRAKE AT REAR WHEEL CYLINDER USE RBK130 |
15 | GHF120 | 8 | BOLT, 5/16" UNF X .75" |
16 | GHF332 | 8 | LOCK WASHER 5/16" USE WL2051 |
17 | GHF201 | 8 | NUT, 5/16" UNF |
18 | 2A7168 | 2 | BRAKE DRUM STANDARD USE FBK124 |
19 | BTA493 | 4 | LOCKING TAB WIRE WHEELS ONLY |
20 | FNZ506 | 4 | NUT, 3/8" UNF USE DHF223 - WIRE WHEELS ONLY |
21 | 2A7228 | 2 | PLUG BRAKE DRUMS |
22 | BTA566 | 1 | BACK PLATE RIGHT HAND USE U-BTA566 |
23 | BTA567 | 1 | BACK PLATE LEFT HAND USE U-BTA567 |
24 | SF604051 | 4 | SCREW TO BRAKE DRUM |
25 | GBS834AF | 1 | BRAKE SHOE SET OF FOUR |
27 | 17H2824 | 1 | RIGHT HAND HANDBRAKE LEVER |
27 | 17H2825 | 1 | LEFT HAND HANDBRAKE LEVER |
28 | 17H7612 | 2 | HANDBRAKE REAR GAITER / EMERGENCY BRAKE BOOT LEFT or RIGHT |
29 | 17H7947 | 1 | SPRING BRAKE RETURN RIGHT HAND CYLINDER END |
29 | 17H7948 | 1 | SPRING BRAKE RETURN LEFT HAND CYLINDER END |
30 | 17H7621 | 2 | BRAKE RETURN SPRING REAR UPPER COIL IN CENTER ADJUSTER END |
31 | 17H7619 | 2 | BRAKE ADJUSTER SCREW REAR TAPPET TYPE |
32 | 17H7618 | 4 | BRAKE ADJUSTER WEDGE EACH |
33 | GWC1115 | 2 | REAR CYLINDER 1962 ONLY WHEN FITTED WITH L4241-933 918 DRUM BRAKES AT FRONT NOT ILLUSTRATED |
33 | GWC1102 | 2 | BRAKE WHEEL CYLINDER REAR 3/4" WHEN FITTED WITH DISC BRAKES AT FRONT |
34 | 8G8741 | 2 | KIT REAR 7/8" GWC115 CYLINDER 1962 WHEN FITTED WITH L4241-933 918 DRUM BRAKES AT FRONT |
34 | 8G8797 | 2 | BRAKE WHEEL CYLINDER KIT 3/4 WHEN FITTED WITH DISC BRAKES AT FRONT NOT ILLUSTRATED |
35 | 17H7613 | 2 | BELVILLE WASHER No Longer Available - ALTERNATIVE TO ITEM 37 (17H7949) |
36 | 17H7622 | 2 | CIRCLIP No Longer Available - ALTERNATIVE TOITEM 37 (17H7949) |
37 | 17H7949 | 2 | BRAKE CIRCLIP WHEEL CYLINDER LOCATING CLIP ALTERNATIVE TO ITEM 35 AND 36 |
38 | 513118 | 2 | BRAKE BLEED SCREW SMALL |
39 | GHF120 | 8 | BOLT, 5/16" UNF X .75" |
40 | GHF332 | 8 | LOCK WASHER 5/16" USE WL2051 |
41 | GHF201 | 8 | NUT, 5/16" UNF |
42 | BLM810 | 1 | BRAKE ADJUSTING & BLEED TOOL WRENCH NOT ILLUSTRATED |
