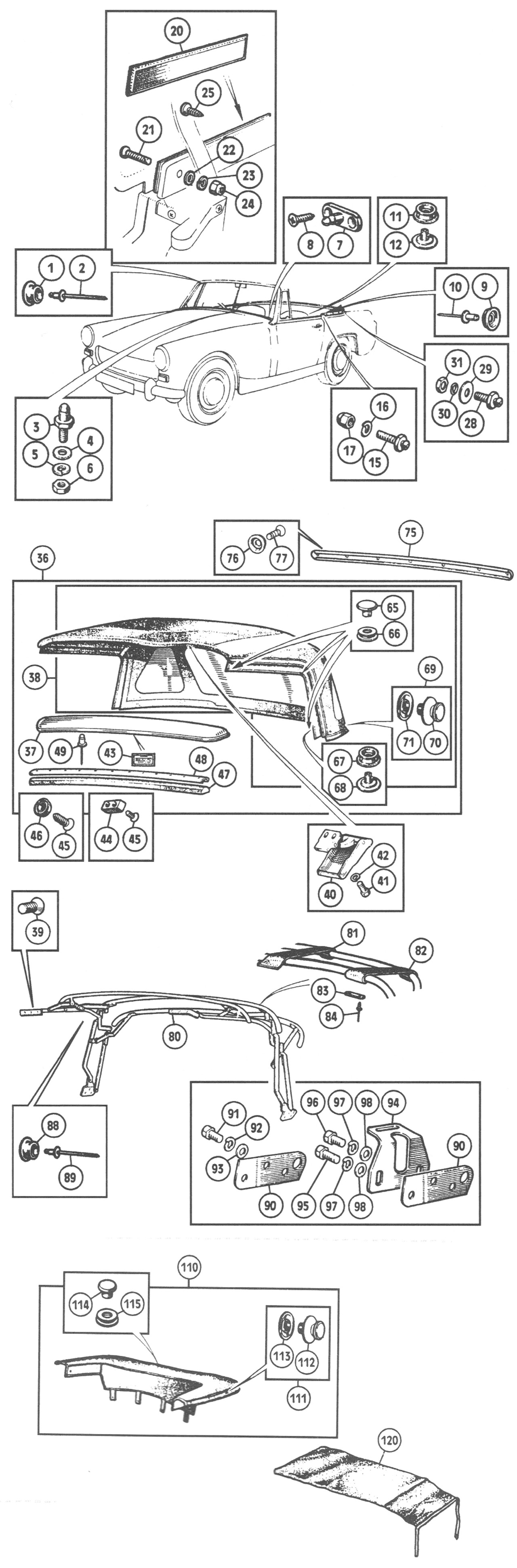

Sprite/Midget Sprite Mk IV & Midget Mk III Covertible Tops, Covers & Fittings
Records - of
# |
Part No |
Qty |
Description |
---|---|---|---|
1 | 610624 | 4 | DURABLE DOT STUD (MALE) ON WINDSCREEN PILLARS |
2 | AHA776 | 4 | RIVET, STUD TO PILLAR No Longer Available |
3 | 97H717 | 4 | 'LIFT-THE-DOT' STUD ON SCUTTLE, (DASH TOP) |
4 | 2K4936 | 4 | WASHER, PLAIN 3/16" ON SCUTTLE, (DASH TOP) |
5 | WL700101 | 4 | LOCK WASHER, 3/16" ON SCUTTLE, (DASH TOP) |
6 | GHF206 | 4 | NUT, 3/16" UNF ON SCUTTLE, (DASH TOP) |
7 | LFP116 | 4 | 2-HOLE 'LIFT-THE-DOT' STUD - SHORT ON HEEL BOARD (BEHIND SEATS) |
8 | AD606043 | 8 | SCREW, NO. 6 X 1/2 ON HEEL BOARD (BEHIND SEATS) |
9 | 610624 | 2 | DURABLE DOT STUD (MALE) INSIDE EDGE OF 'B' PILLAR |
10 | RA608236 | 2 | RIVET, MALE STUD INSIDE EDGE OF 'B' PILLAR |
11 | 610624 | 4 | DURABLE DOT STUD (MALE) ON REAR BULKHEAD TRIM PANEL |
12 | 7H9868 | 4 | DURABLE DOT BASE ON REAR BULKHEAD TRIM PANEL |
15 | TFP1010 | 2 | TENAX FASTENER STUD ON COCKPIT SIDE, TO GAN4-66225, HAN9-77590 |
16 | WL700101 | 2 | LOCK WASHER, 3/16 ON COCKPIT SIDE, TO GAN4-66225, HAN9-77590 |
17 | 14B7889 | 2 | NUT, DOMED ON COCKPIT SIDE, TO GAN4-66225, HAN9-77590 |
20 | AHA9054 | 2 | VELCRO STRIP COCKPIT SIDE, GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
21 | RMP212 | 2 | BOLT FOR VELCRO FINISHER COCKPIT SIDE, GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
22 | PWZ102 | 2 | WASHER, PLAIN 1/8" COCKPIT SIDE, GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
23 | WL700061 | 2 | LOCK WASHER, 1/8" COCKPIT SIDE, GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
24 | AHA9061 | 2 | NUT, DOMED (ACORN) COCKPIT SIDE, GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
25 | AD606043 | 2 | SCREW, NO. 6 X 1/2" POZIDRIVE COUNTERSUNK, CHROME COCKPIT SIDE, GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
28 | TFP1006 | 6 | TENAX STUD ON COCKPIT SIDE - ALL MODELS |
29 | AHA8310 | 6 | CHROME WASHER FOR TENAX STUDS ON COCKPIT SIDE - ALL MODELS |
30 | WL700101 | 6 | LOCK WASHER, 3/16" ON COCKPIT SIDE - ALL MODELS |
31 | GHF206 | 6 | NUT, 3/16" UNF ON COCKPIT SIDE - ALL MODELS |
36 | CHA86 | 1 | CONVERTIBLE TOP OEM TYPE WITH HEADER RAIL |
37 | AHA9052 | 1 | HEADER RAIL, BLACK |
38 | CHA87 | 1 | CONVERTIBLE TOP, NO HEADER RAIL |
39 | SF604061 | 6 | SCREW, 1/4" UNF X 3/4" LONG COUNTERSUNK HEADER RAIL TO CONVERTIBLE FRAME |
40 | AHA7709 | 2 | TOP LATCH, 'OVER CENTER' - CHROME TO GAN4-60440, HAN9-72033 |
40 | AHA8491 | 2 | TOP LATCH, 'OVER CENTER' - SATIN SILVER GAN4-60441 ON, GAN5, GAN6, HAN9-72034 ON, H-HAN10 A-AN10 |
41 | 53K126 | 4 | BOLT FOR LATCHES TO HEADER RAIL |
42 | WL700101 | 4 | LOCK WASHER, 3/16" |
43 | CRST114 | 1 | DECAL FOR HEADER RAIL (TOP STORAGE INSTRUCTIONS) |
44 | AHH6439 | 2 | PAD, HEADER RAIL |
45 | GHF400 | 6 | SCREW, NO. 6 X 1/2" POZIDRIVE COUNTERSUNK PADS AND TOP TO HEADER RAIL |
46 | 610624 | 2 | DURABLE DOT STUD (MALE) |
47 | BHH2273 | 1 | SEAL, HEADER RAIL |
48 | AHA7350 | 1 | HEADER SEAL RETAINER |
49 | GHF600 | 15 | RIVET, RETAINER TO HEADER RAIL |
65 | 7H9864 | 4 | DURABLE DOT BUTTON TO GAN4-66225, HAN9-77590 |
65 | 7H9864 | 6 | DURABLE DOT BUTTON FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
66 | 7H9866 | 4 | SOCKET, DURABLE DOT TO GAN4-66225, HAN9-77590 |
66 | 7H9866 | 6 | SOCKET, DURABLE DOT FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
67 | 610624 | 2 | DURABLE DOT STUD (MALE) FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
68 | 7H9868 | 2 | DURABLE DOT BASE FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
69 | TFS106 | 8 | TENAX FASTENER TO GAN4-66225, HAN9-77590 |
69 | TFS106 | 6 | TENAX FASTENER FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
70 | 552964 | 8 | TENAX FASTENER PULL - PART OF TFS106 TO GAN4-66225, HAN9-77590 |
70 | 552964 | 6 | TENAX FASTENER PULL - PART OF TFS106 FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
71 | 551684 | 8 | TENAX FASTENER NUT - PART OF TFS106 TO GAN4-66225, HAN9-77590 |
71 | 551684 | 6 | TENAX FASTENER NUT - PART OF TFS106 FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
75 | AHA8185 | 1 | RETAINING STRIP TOP TO REAR OF COCKPIT |
76 | 610624 | 7 | DURABLE DOT STUD (MALE) |
77 | ZCT605 | 7 | SCREW, RETAINING STRIP TO REAR OF COCKPIT |
80 | AHA9051 | 1 | CONVERTIBLE TOP FRAME ASSEMBLY BLACK - PERMANENT TYPE TO GAN4-66225, HAN9-77590 |
80 | AHA9051 | 1 | CONVERTIBLE TOP FRAME ASSEMBLY BLACK - PERMANENT TYPE FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
81 | HMP215053 | 1 | WEBBING CENTER STRIP - OFF WHITE No Longer Available - TO GAN4-66225, HAN9-77590 |
81 | AHA9060 | 1 | WEBBING CENTER STRIP BLACK No Longer Available - FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
82 | AHA9175 | 2 | WEBBING SIDE STRIP BLACK No Longer Available - FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
82 | HMP215054 | 2 | WEBBING SIDE STRIPS - OFF WHITE No Longer Available - TO GAN4-66225, HAN9-77590 |
83 | AHA8371 | 2 | PLATE, WEBBING TO TOP FRAME No Longer Available - TO GAN4-66225, HAN9-77590 |
83 | AHA8371 | 6 | PLATE, WEBBING TO TOP FRAME No Longer Available - FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
84 | RA608176 | 4 | RIVET, PLATE AND WEBBING TO TOP FRAME TO GAN4-66225, HAN9-77590 |
84 | RA608176 | 12 | RIVET, PLATE AND WEBBING TO TOP FRAME FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
88 | 610624 | 2 | DURABLE DOT STUD (MALE) |
89 | RA608236 | 2 | RIVET, STUD TO TOP FRAME |
90 | AHA8295 | 2 | PACKING PIECE, TOP FRAME TO BODY |
91 | GHF103 | 6 | BOLT, 5/16" UNF X 1" LONG USED WHEN NEITHER TONNEAU NOR HARD TOP ARE FITTED |
92 | GHF332 | 6 | LOCK WASHER, 5/16" USED WHEN NEITHER TONNEAU NOR HARD TOP ARE FITTED |
93 | GHF301 | 6 | WASHER, PLAIN 5/16" USED WHEN NEITHER TONNEAU NOR HARD TOP ARE FITTED |
94 | AHA8082 | 2 | BRACKET FOR TONNEAU RAILS AND FACTORY HARD TOP FITMENT USED WHEN TONNEAU OR HARD TOP ARE FITTED |
95 | SH605091 | 4 | BOLT, 5/16" UNF X 1 1/8" LONG USED WHEN TONNEAU OR HARD TOP ARE FITTED |
96 | GHF103 | 2 | BOLT, 5/16" UNF X 1" LONG USED WHEN TONNEAU OR HARD TOP ARE FITTED |
97 | GHF332 | 6 | LOCK WASHER, 5/16 USED WHEN TONNEAU OR HARD TOP ARE FITTED |
98 | GHF301 | 6 | WASHER, PLAIN 5/16" USED WHEN TONNEAU OR HARD TOP ARE FITTED |
110 | AHA8288 | 1 | CONVERTIBLE TOP COVER BLACK VINYL (NO VELCRO STRIPS) TO GAN4-66225, HAN9-77590 |
110 | CHA93 | 1 | CONVERTIBLE TOP COVER BLACK VINYL (WITH VELCRO STRIPS) FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
111 | TFS106 | 8 | TENAX FASTENER TO GAN4-66225, HAN9-77590 |
111 | TFS106 | 6 | TENAX FASTENER FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
112 | 552964 | 8 | TENAX FASTENER PULL - PART OF TFS106 TO GAN4-66225, HAN9-77590 |
112 | 552964 | 6 | TENAX FASTENER PULL - PART OF TFS106 FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
113 | 551684 | 8 | TENAX FASTENER NUT - PART OF TFS106 TO GAN4-66225, HAN9-77590 |
113 | 551684 | 6 | TENAX FASTENER NUT - PART OF TFS106 FROM GAN4-66226 ON, GAN5, GAN6, HAN9-77591 ON, H-HAN10 A-AN10 |
114 | 7H9864 | 13 | DURABLE DOT BUTTON |
115 | 7H9866 | 13 | SOCKET, DURABLE DOT (FEMALE SIDE) |
120 | AHA8324 | 1 | TOP COVER STORAGE BAG No Longer Available |
GAC5063X | 1 | TENAX FASTENER FITTING TOOL NOT ILLUSTRATED |
|
GAC5060X | 1 | DURABLE DOT FITTING TOOL NOT ILLUSTRATED |
